本產品是符合 General MIDI 的音樂擴充板，內建 128 種旋律音色 (Melodic sounds) 以及 61 種打擊樂音符 (Percussion notes)。板上提供矩陣琴鍵介面，最多支援 64 個琴鍵，並具有一個打擊感測介面，可以接上壓電陶瓷片感應打擊力度，此外，您也可以透過本產品自行創作 MIDI 曲目後播放。適合應用在電子琴、智慧玩具、智能家居等產品。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 工作電壓：5V
- 工作電流：285mA @5V (440Hz 語音，音量最大)
- MCU: HT32F61357
- 內建 128Mbit Flash memory - 音色：符合 General MIDI
- 128 種旋律音色 (Melodic sounds)
- 61 種打擊樂音符 (Percussion notes) - 聲音輸出
- 8Ω/2W 喇叭 (PH2.0-2P 插座)
- 耳機 (Ø3.5mm 耳機插孔) - 打擊感測介面：可連接壓電陶瓷片來感應打擊力度
- 琴鍵介面：支援 8×8 矩陣按鍵
- 內建節拍器功能
- 可自行創作、播放MIDI歌曲
- 通訊介面：UART (鮑率：31250bps)
產品說明
本產品設計成擴充板的型式，方便您直接插上 BMduino-UNO BM53A367A 或 Arduino UNO 使用。使用上具有高度的靈活性，您可根據需求調整打擊靈敏度、力度感應以及 MIDI Pitch Bend 等參數，以創作出專屬的 MIDI 音樂作品。
此外，本產品還具有一個多功能按鍵，可控制五個方向 (上、下、左、右及中間按壓) 來達到不同的功能，增加操作便利性。
| 按鍵方向 | 功能 |
|---|---|
| 中間 | 打開/ 關閉節拍器 |
| 左 | 節拍器速度- (BMP-) |
| 右 | 節拍器速度+ (BMP+) |
| 上 | 音量+ (0~15 階可調) |
| 下 | 音量- (0~15 階可調) |

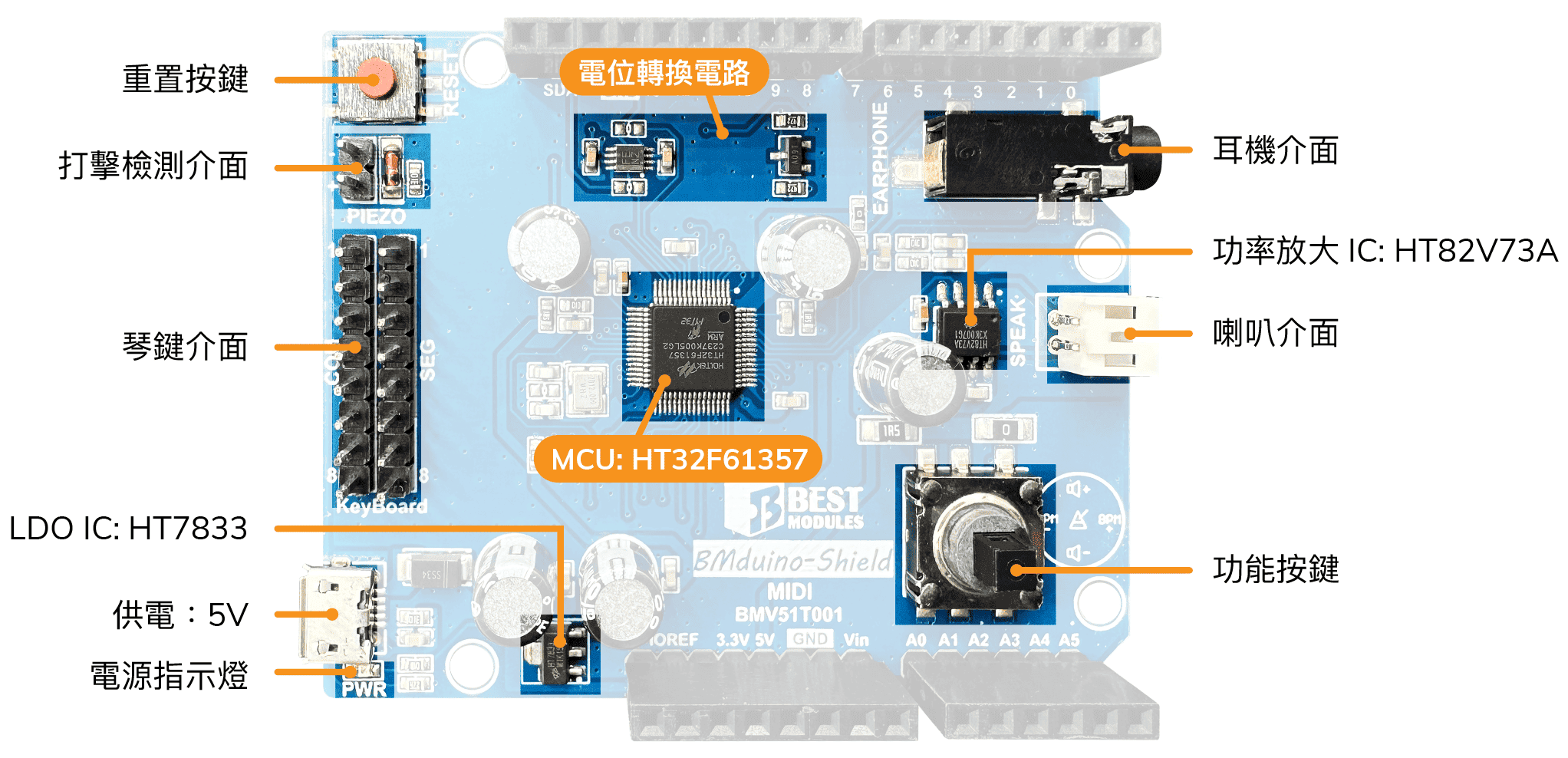

產品功能說明
腳位說明
其他腳位未使用
| 名稱 | BM53A367A 腳位 | 功能 |
|---|---|---|
| IOREF | IOREF | I/O 參考電壓 |
| RESET | RESET | 重置開發板 |
| 5V | 5V | 供電：5V |
| GND | GND | 接地 |
| mTX | ~D2 | UART: TX |
| mRX | ~D3 | UART: RX |
| DataType | D7 | 傳輸協議選擇
⬥ 輸入高電位：MIDI 資料傳輸協議 ⬥ 輸入低電位：User 資料傳輸協議 |
| 腳位 | 名稱 | 功能 |
| 1 | PZT- | 壓電陶瓷片- |
| 2 | PZT+ | 壓電陶瓷片+ |
| 3~10 | COM1~8 | 矩陣按鍵 COM 埠 |
| 11~18 | SEG1~8 | 矩陣按鍵 SEG 埠 |
資源
- MCU: Holtek HT32F61357，具 Flash 資料記憶體的 32-Bit Arm® Cortex®-M0+ 音樂合成器 MCU，包含規格書、封裝等資訊。
- IC: Holtek HT82V73A，具有關閉功能的 1500mW 音頻功率放大器，包含規格書、封裝等資訊。
| HS Code (僅供參考) | 8517.62.00.00-5 |
|---|---|
| 淨重 | 146.1g (包含喇叭及壓電陶瓷片) |
| 產品包含 | BMV51T001 x1、喇叭 x1、壓電陶瓷片 x1 |
| 尺寸 | PCB: 67 x 53.34 x 23 mm |
