鋰電池管理開發平台 HT45F85x4/HT45F85x6 MCU開發板 ESK-BMS-300

NT$697
有貨
數量
7
Product ID
ESK-BMS-300

本產品是專門為 HT45F85x4/HT45F85x6 系列 MCU 設計的鋰電池管理開發板,搭配 HT45F86xx 系列的 MCU 轉接板、電壓校正板及鋰電池管理開發平台一起使用,可達到鋰電池管理的功能。

歡迎到倍創科技的露天市集選購
支持超商取貨付款!
Follow Us for More Updates!
產品說明

鋰電池管理系統是用來監控電池狀態,並即時控制電池的充、放電,讓電池運作時保持安全,延長電池壽命。若沒有鋰電池管理系統,電池可能會因為過充、過放電等不當使用,讓電池損毀或發生爆炸等危險。

您可以在鋰電池管理開發平台中自行調整各項參數設定,由平台自動產生程式及線路圖後,使用 e-Link 搭配軟體 HOPE3000 for e-Link 將程式燒錄 MCU 轉接板後,MCU 即具有鋰電池保護功能。

開發平台提供七種保護功能設定:充電保護、放電保護、充電器電壓保護、充電電流保護、放電電流保護、短路保護、溫度保護,讓您可以安心使用本產品進行開發。

產品特色
  1. 適用在 3~8 串的可充電鋰電池
  2. 可搭配鋰電池管理開發平台使用,方便開發
  3. 開發平台可自動產生程式及線路圖,使用者不需自行撰寫程式
  4. 提供七種保護功能設定:充電保護、放電保護、充電器電壓保護、充電電流保護、放電電流保護、短路保護、溫度保護功能
  5. 搭配 MCU 轉接板、電壓校正板一起使用,即可達到鋰電池管理功能。
  6. 尺寸:106 x 73 x 18 mm
  7. 淨重:45g

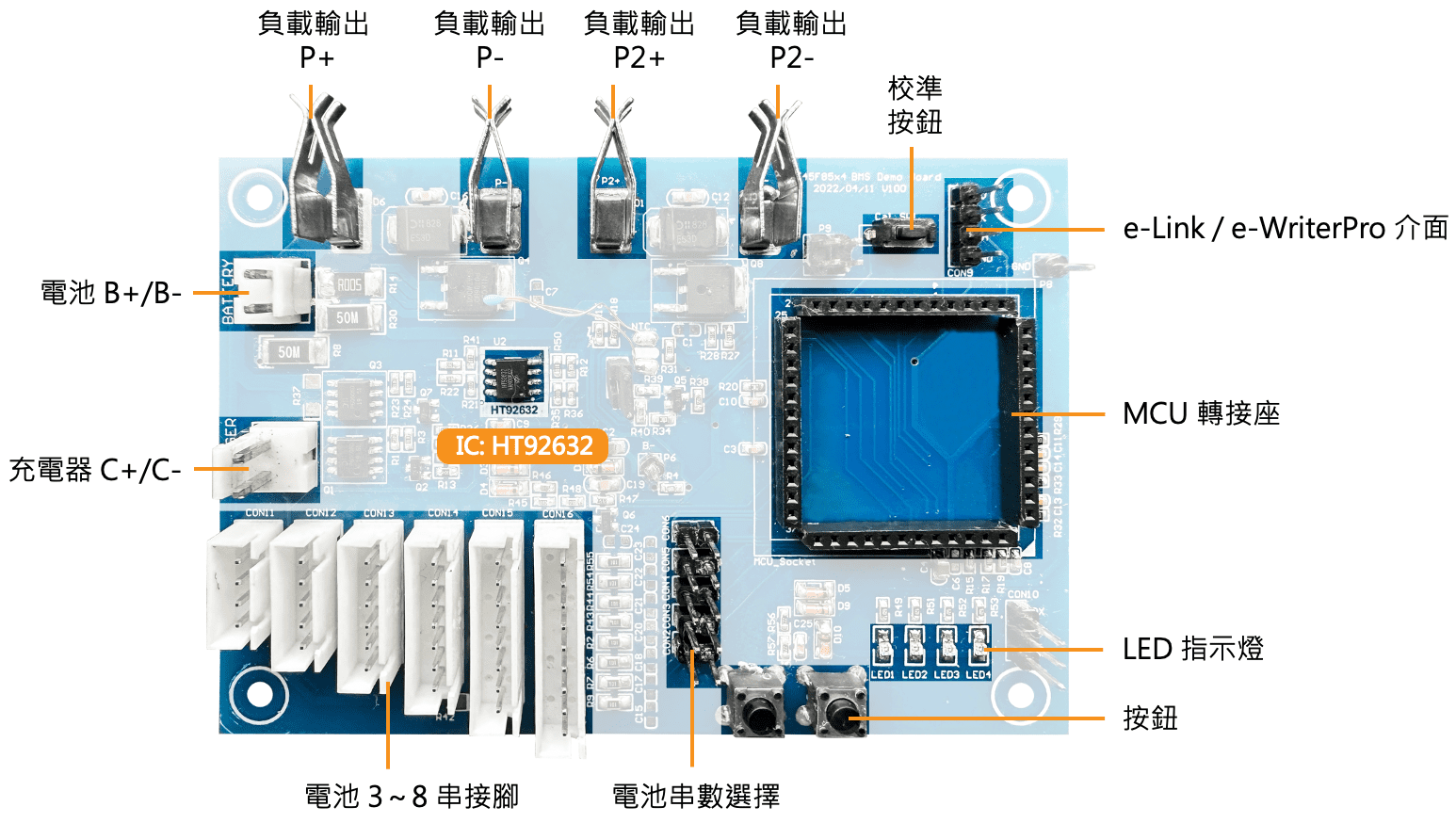

開發板功能說明

需要工具

  1. HT45F85x4/HT45F85x6 系列 MCU 轉接板 (請參考下表)
    (無法搭配 HT45F85x0 或 HT45F86xx 系列的 MCU 轉接板使用)
  2. 型號 使用 MCU 封裝
    ESK-BMS-854428 HT45F8544 28SSOP
    ESK-BMS-855428 HT45F8554 28SSOP
    ESK-BMS-855448 HT45F8554 48LQFP-EP
    ESK-BMS-856648 HT45F8566 48LQFP-EP
  3. 電壓校正板:ESK-BMS-8S02BMS-WS05 擇一使用
  4. 燒錄工具:e-Link
  5. 燒錄軟體:HOPE3000 for e-Link
  6. 開發平台:鋰電池管理開發平台

我們的使用經驗分享

  1. 首先,先將 MCU 轉接板插入開發板,插入時需要注意方向
    (1) 確認轉接板的 MCU 型號是正面朝上
    (2) 確認轉接板的三角形在右下角
  2. 在開始燒錄前,需要先讓 MCU 學習標準電壓值。
    將開發板接上電壓校正板,並按住開發板上的校準按鈕後再打開電源,此過程可以讓開發板上的 MCU 轉接板學習 4.2V (精準度 ±1%) 標準電壓值。
  3. 學習完成時,開發板上的四顆 LED 燈會全部點亮約五秒鐘後熄滅。
  4. 因鋰電池使用攸關安全性,需要絕對精準,每串電壓都需符合在 4200mV±1% 以內,因此 MCU 需要先學習標準電壓值。
  5. 接下來,從 Holtek 網站下載鋰電池開發平台軟體。
  6. 開啟軟體後,建立一個專案。
  7. 在開發平台上可以設定各項參數,設定完成後,由平台產出 .mtp 程式檔和線路圖。
  8. 將開發板連接上 e-Link,並搭配 HOPE3000 for e-Link ,將程式燒錄進 MCU 轉接板。
  9. 燒錄時,務必要移除 e-Link 之外的其他裝置 (例如:電源等)。
  10. 燒錄成功後的 MCU 轉接板已具有鋰電池保護功能,您可以將開發板接上鋰電池使用。
為什麼我需要鋰電池保護功能?

鋰電池如果使用不當會讓電池損壞,嚴重可能會有爆炸事故發生,鋰電池管理開發平台提供的七種保護功能是用來避免使用不當的情況發生。以下我們將詳細說明使用不當時可能會發生的結果:

  1. 充 / 放電保護
    過放電:鋰電池容易老化、損壞
    過充電:鋰電池會爆炸起火,非常危險!
  2. 充電器電壓保護
    充電器電壓保護是用來檢測您使用的充電器電壓是否在合理範圍。
    電壓過低:鋰電池的電會反灌到充電器中。
    電壓過高:充電器和電池會因為壓差過大損毀
  3. 充 / 放電電流保護
    充電電流太小:鋰電池需要較長的充電時間
    充電電流太大:電池溫度會急遽上升,容易產生危險。
    放電電流太大:電池會發燙、加速電池老化
  4. 短路保護
    如果意外地發生電池正負極短路的狀況時,短路保護系統會自動切斷電壓輸出,以免危險發生。
  5. 溫度保護
    鋰電池如果持續在高溫下運作,會讓電池可充放電次數減少、減少壽命。溫度保護可將電池的溫度控制在合理範圍。
資源
  1. 開發平台:鋰電池管理開發平台,包含硬體規格書、軟體使用手冊、軟體下載等資訊。
  2. MCU: HT45F8544 / HT45F8554 / HT45F8566,鋰電池保護 Flash MCU,包含規格書、封裝尺寸等資訊。
  3. 應用筆記:AN0543TC,HT45F85xx/86xx/87xx 鋰電池保護應用說明
  4. 網路知識貼文分享: 鋰電池組可以不用保護板嗎?
