首頁 紅外線遙控器解碼器 ESK-IRRC-R00
-
首頁
-
紅外線遙控器解碼器 ESK-IRRC-R00
紅外線遙控器解碼器 ESK-IRRC-R00
NT$564
產品說明

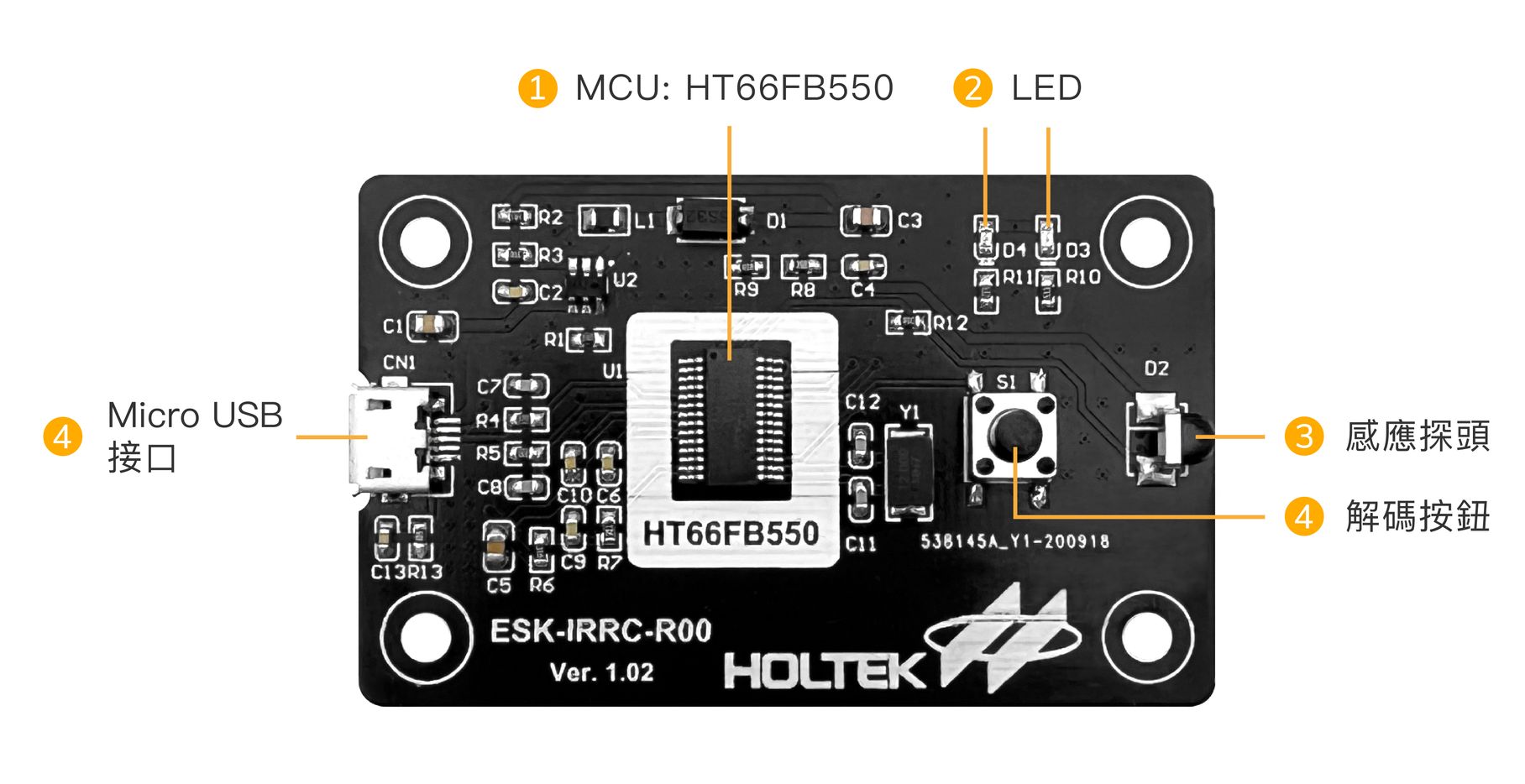

ESK-IRRC-R00 是紅外線遙控器的解碼器,需搭配 Holtek 開發的紅外線遙控開發平台及紅外線遙控器使用。
將本產品與電腦連接並啟動開發平台軟體後,即可開始擷取訊號。本產品使用 16MHz 速率的紅外載波來擷取訊號,並將解碼後的內容顯示在開發平台上,讓使用者可以很容易地開發遙控器產品。
產品資訊
尺寸:61 x 37 x 5 mm
淨重:9.9g
包裝內容
(1) 紅外線遙控器解碼器 ESK-IRRC-R00 x 1
(2) 尼龍支架 x 4
Follow Us for More Updates!
使用前準備工具
- 硬體
- ESK-IRRC-R00 x 1
- e-Link x 1
- 電腦 x 1
- Micro USB 線 x 1
- 紅外線遙控器開發板 ESK-IRRC-T00 或 ESK-IRRC-T00
- 待解碼的遙控器
- 軟體
- 紅外線遙控器開發平台
使用說明
- 將 ESK-IRRC-R00 與電腦連接,並開啟紅外線遙控器開發平台軟體。
- 建立專案:選擇您要開發的遙控器類型及開發模式
(使用 ESK-IRRC-R00 時請選擇 "解碼 / 查看波形模式")。
- 開始解碼
(1) 按下 ESK-IRRC-R00 上的解碼按鈕或軟體上的 "開始解碼" 按鈕。
(2) 解碼器上的紅燈亮起後,請在 6 秒內將待測的遙控器對準板上的感測探頭,並按下遙控器按鈕。
(3) 解碼器的 LED 綠燈亮起表示接收成功,閃紅燈則表示接收失敗。
- 解碼成功後,請按下軟體內的 "保存按鍵",將解碼數據保存。
- 填入地址。
- 設置按鈕功能:可自行選擇遙控器開發板上要使用的按鈕數量,設置對應的 IO 口後產出資料。
(設置順序:PB7~PB0 ; PA7~PA0)
- 開啟 HT-IDE3000 軟體,將上述產出的資料建置成專案。
- 開啟 HOPE3000 軟體,將專案透過 e-Link 燒錄進遙控器開發板。
資源
- 開發平台:紅外線遙控器開發平台,包含使用手冊及軟體等資訊。
- 開發平台軟體中的 "幫助" 選單提供使用手冊、知識庫、線路圖及 MCU 規格書。
更多資訊
HS Code (僅供參考) |
8526.92.90.00-9 |
