LCD型紅外線遙控器開發板 ESK-IRRC-T01

NT$863
有貨
數量
11
Product ID
ESK-IRRC-T01
產品說明

ESK-IRRC-T01 是 LCD 型的紅外線遙控器開發板。開發板內建 Holtek 8-bit MCU HT67F2432,並具有 15-key 的按鈕及一個 IR LED。適合用來開發具有 LCD 顯示的遙控器,例如:冷氣遙控器等。

ESK-IRRC-T01 需搭配 Holtek 紅外線遙控開發平台使用,使用者可選擇自定義開發,也可選擇解碼 / 查看波形模式,搭配 ESK-IRRC-R00 解碼器一起使用,讓開發過程變得更簡單。


產品資訊

尺寸:150 x 56 x 10 mm
淨重:42.3g
包裝內容:LCD 型紅外線遙控器開發板 ESK-IRRC-T01 x 1


歡迎到倍創科技的露天市集選購
支持超商取貨付款!
Follow Us for More Updates!

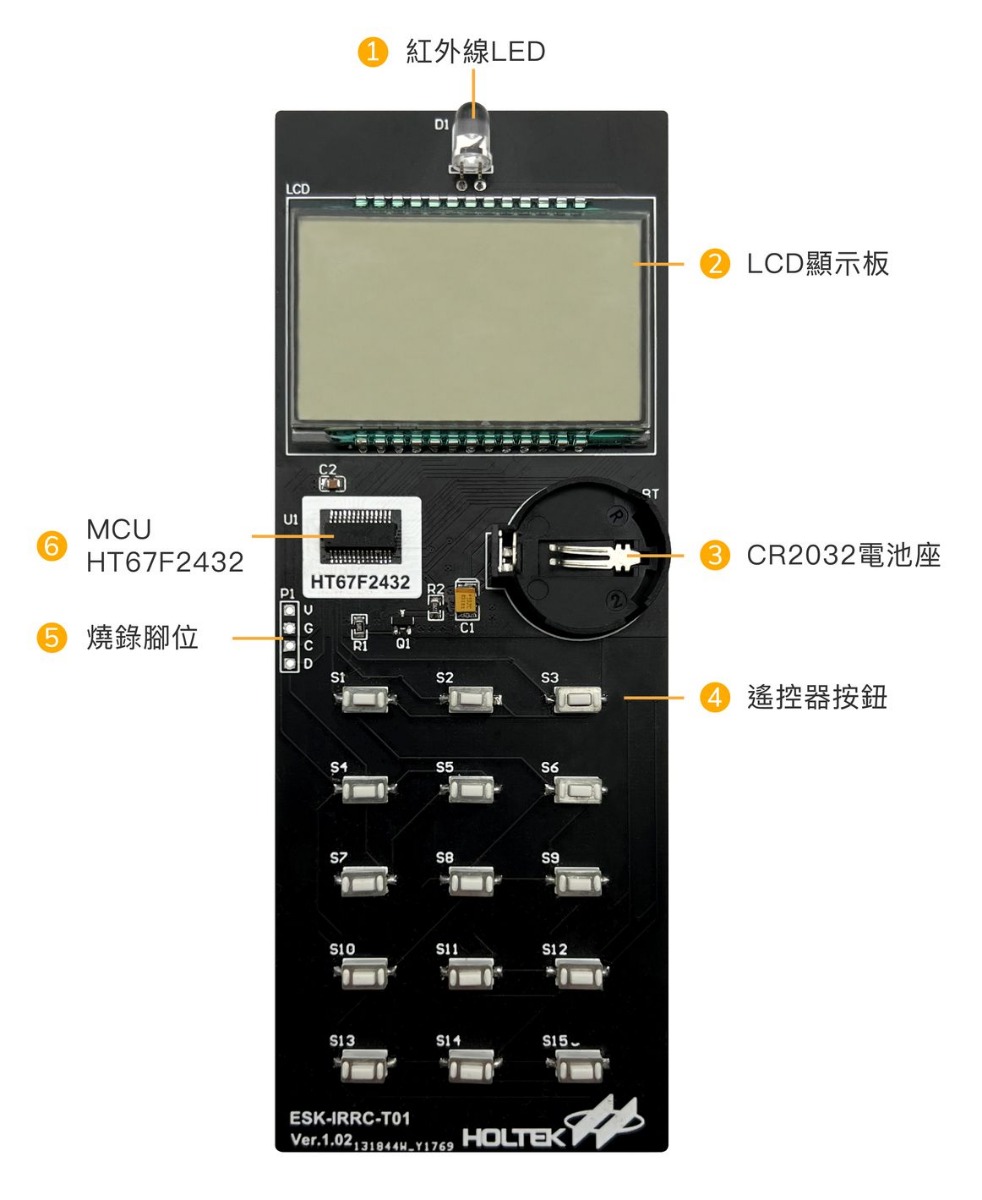

硬體說明
接線說明
使用前準備工具
  1. 硬體
    - ESK-IRRC-T00 x 1
    - e-Link x 1
    - 電腦 x 1
    - Micro USB 線 x 1
    - 杜邦線 x 1
    - 解碼器 ESK-IRRC-R00 x 1 (非必要)
  2. 軟體
    - 紅外線遙控器開發平台
使用說明
  1. 將 ESK-IRRC-T01 與電腦連接,並開啟紅外線遙控器開發平台軟體。
  2. 建立專案
    (1) 遙控器類型:LCD 型遙控器。
    (2) 兩種開發模式:解碼 / 查看波形模式、自定義開發模式。
  3. 開發
    (1) 自定義開發:使用者可使用開發平台內建的範本方案,或自行配置各項參數及資料格式。
    (2) 解碼 / 查看波形模式:需配合解碼器使用,詳細內容請參考 ESK-IRRC-R00 產品頁面。

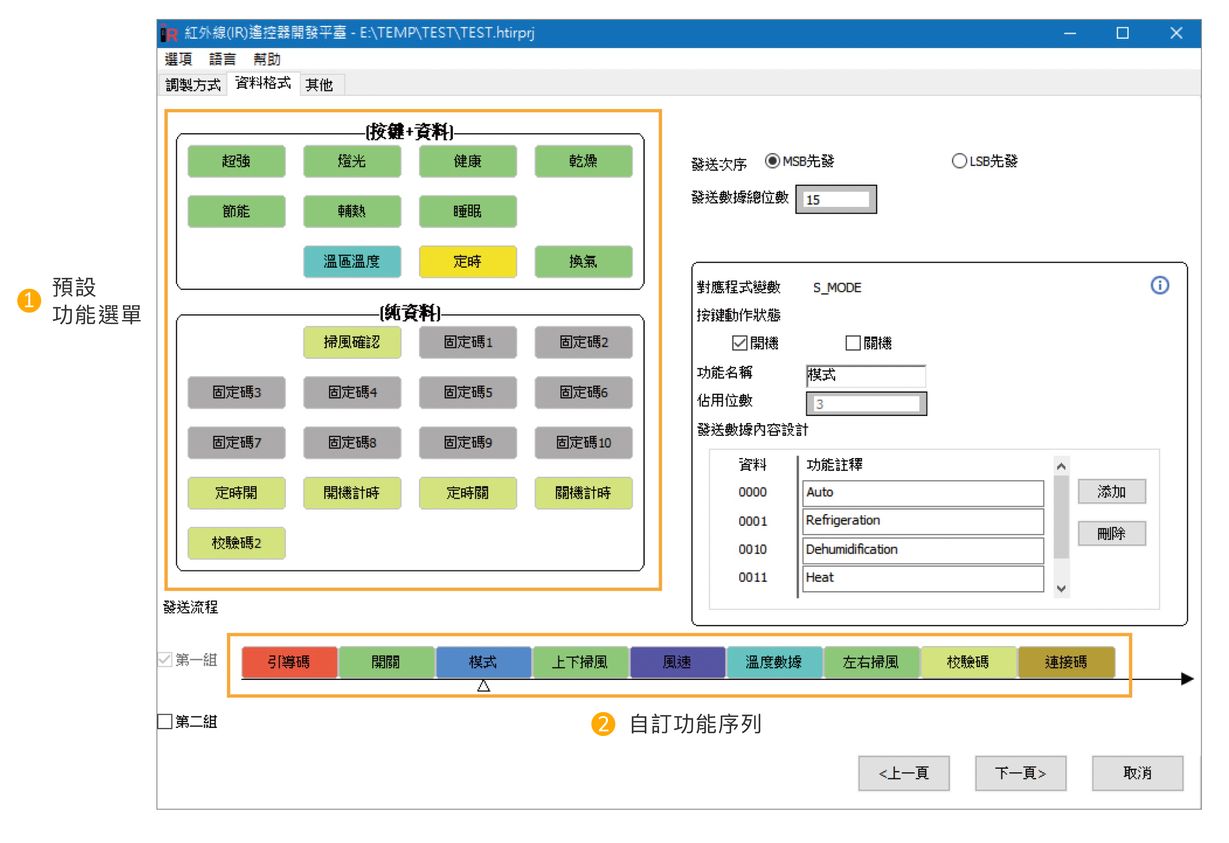

  4. 資料格式配置:此頁面已有預設的功能選單,使用者可挑選需要的功能,並拖移至自訂功能序列。
  5. LCD 配置:請參考下方 LCD 面板功能來配置功能選項。
    舉例:LCD 面板預設 S6 為睡眠圖示,若需要使用這個功能時,請將睡眠選項配置在第 4 欄的 COM3 位置。
  6. 設置按鈕功能:填入對應的 IO 口,並將右方的功能鍵拖動到左方按鈕後產出資料 (可自行選擇功能與按鈕的排序)。
  7. 開啟 HT-IDE3000 軟體,將上述產出的資料建置成專案。
  8. 開啟 HOPE3000 軟體,將專案透過 e-Link 燒錄進遙控器開發板。
資源
  1. 開發平台:紅外線遙控器開發平台,包含使用手冊及軟體等資訊。
  2. 開發平台軟體中的 "幫助" 選單提供使用者手冊、知識庫、線路圖及 MCU 規格書。
Youtube
更多資訊
HS Code (僅供參考) 8526.92.90.00-9
