BMS26M833 是矩陣式紅外測溫模組，板上具有一個 8 x 8 (64 像素) 的紅外熱像儀感測器 AMG8833。支援 I2C 介面來讀取數值。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品說明
AMG8833 支援 I2C 介面，並具有中斷引腳 (可調整)，可分別設置最高與最低的閥值，當任一像素高於或低於您設置的閾值時，將觸發中斷。
AMG8833 的溫度測量範圍為 0°C～80°C (32°F～176°F)，精準度為 ±2.5°C (±4.5°F)。可測量 7 公尺 (23 英尺) 內的人體溫度，最大幀頻為 10Hz，非常適合應用在人體探測器或迷你熱像儀。
BMS26M833 將 AMG8833 的腳位轉換成 BMCOM，您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A)。
如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
產品特色
- 輸入電壓：3.3V～5.5V
- 工作電流：4.5mA @5V (正常工作模式)
- 感測器：Panasonic AMG8833
- 溫度檢測範圍：8 x 8 (64 像素)
- 溫度範圍：0℃～80℃ (+32℉～+176℉)
- 精準度：±2.5℃ (±4.5℉)
- 解析度：0.25℃ (0.45℉) - 最遠偵測距離：7 公尺
- 通訊介面：I2C (預設地址 0x68)
- 內建熱成像算法
- 符合 RoHS 標準
- 尺寸：36 x 23.3 x 7.4 mm
- 淨重：4.2g

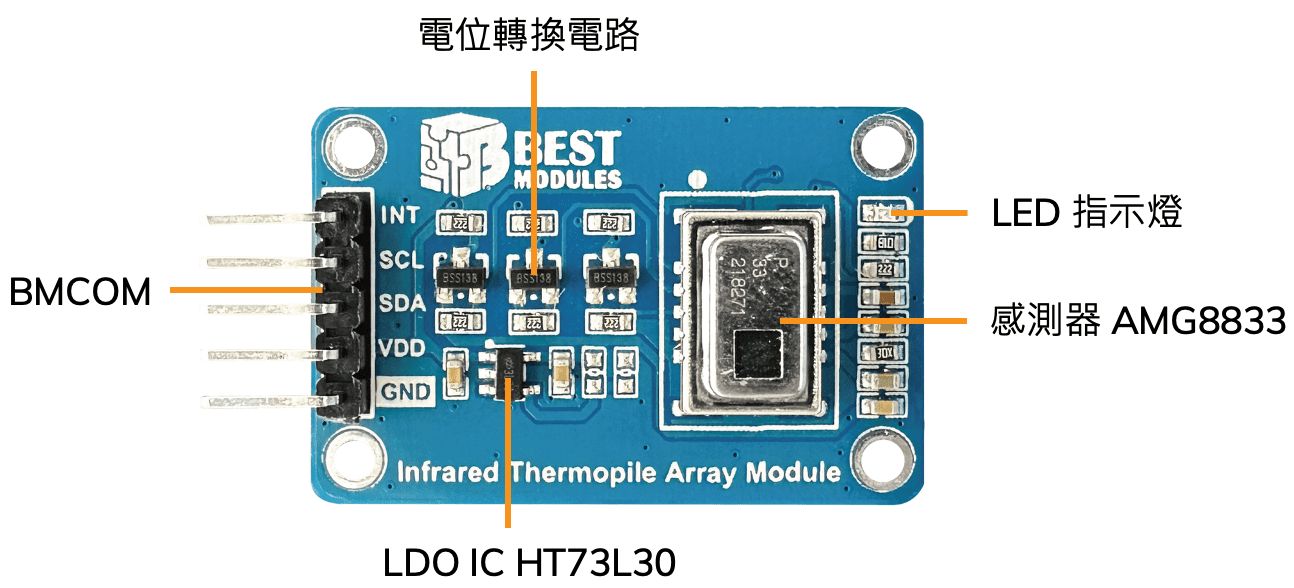

產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | GND | 接地 |
| 2 | VDD | 供電：3.3V～5.5V |
| 3 | SDA | I2C: 數據線 |
| 4 | SCL | I2C: 時鐘線 |
| 5 | INT | 觸發：輸出低電位
未觸發：輸出高電位 |
資源
- 感測器：Panasonic AMG8833，包含規格書、通訊協議等資訊。
Youtube
| HS Code (僅供參考) | 9025.90.00.00-4 |
|---|
